这种机构极位夹角不是应该曲柄滑块两个极限位置对应摆杆曲柄两个位置的角度吗就像图4

2022-12-23 16:16:01

743

考研择校     25考研报考指南

全科400+冲刺备考指导 大咖领学>>

点击咨询

问题详情

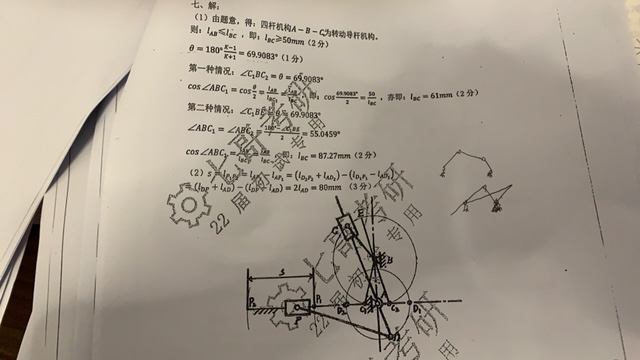

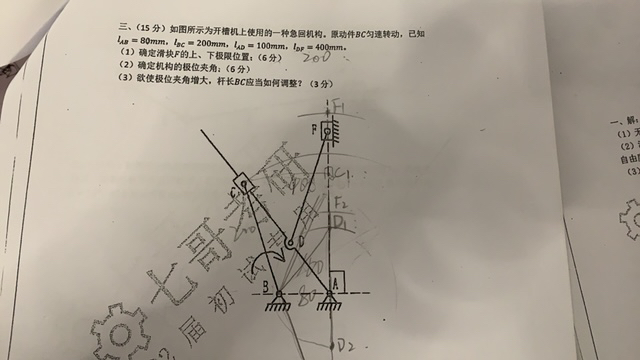

这种机构极位夹角不是应该曲柄滑块两个极限位置对应摆杆曲柄两个位置的角度吗就像图4（书本例题）一样，为啥这题极位夹角不是红色的角度呢，而图1 和2是他的反向延长线的角度呢，还有最后两张图对应的那题，他这里极位夹角又分2种情况，没明白啊

'><img class=

老师回复问题

这两道题你都得从极位夹角的定义上去说，极位夹角是从动件在极限位置处，主动件之间的夹角。那么这两道题的从动件应该是啥？对于图1，滑块是从动件，由于AC是曲柄，那么ADF就是曲柄滑块机构（不偏置）所以其从动件两个极限位置应该是AD与DF共线时出现。所以根据这你再反推回主动件之间的夹角才是极位夹角。你想想，这个思路适用于这两道题
