(机设)老师这道题分析是不是因为Z4是因为重物提升所以是右旋,然后Z3是外啮合所以璇向相
问题详情

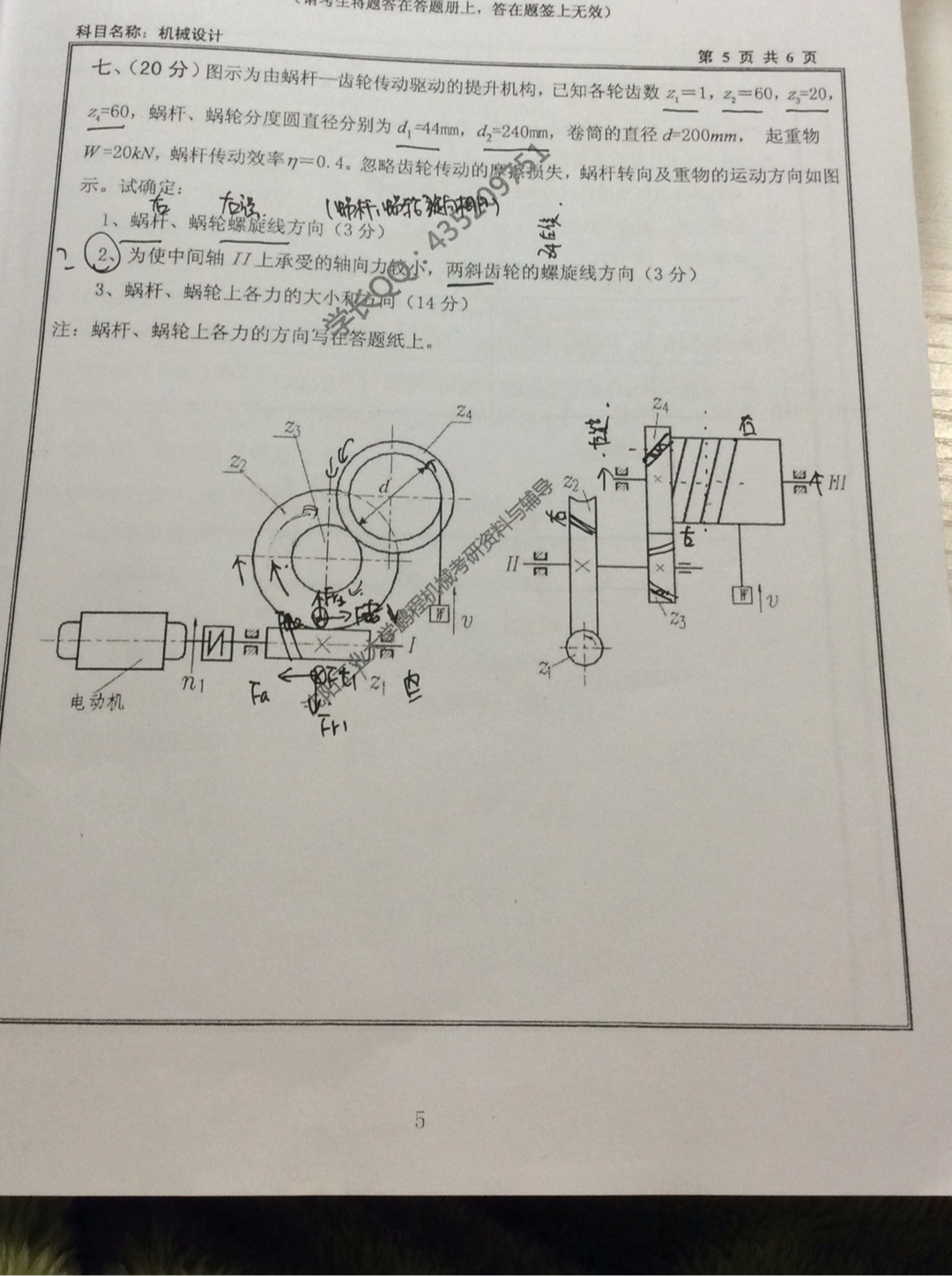

(机设)老师这道题分析是不是因为Z4是因为重物提升所以是右旋,然后Z3是外啮合所以璇向相反是左旋,因为Z2和Z3是内啮合所以璇向相同是左旋因为蜗轮蜗杆璇向相同所以是左旋,图二对应第三题的画法是不是正确的
老师回复问题
你这个分析过程不对哈,首先重物上升,所以可以判断出蜗轮的转向是顺时针,然后蜗杆的转速是向上,所以只能是左手定则,所以蜗杆是左旋,蜗轮是左旋,然后根据2轴向力小,判断出蜗轮的轴向力方向从左视图看是向左,所以齿轮3的轴向力是向右,转向是向上,所以左手定则,所以3是左旋,所以4是右旋
