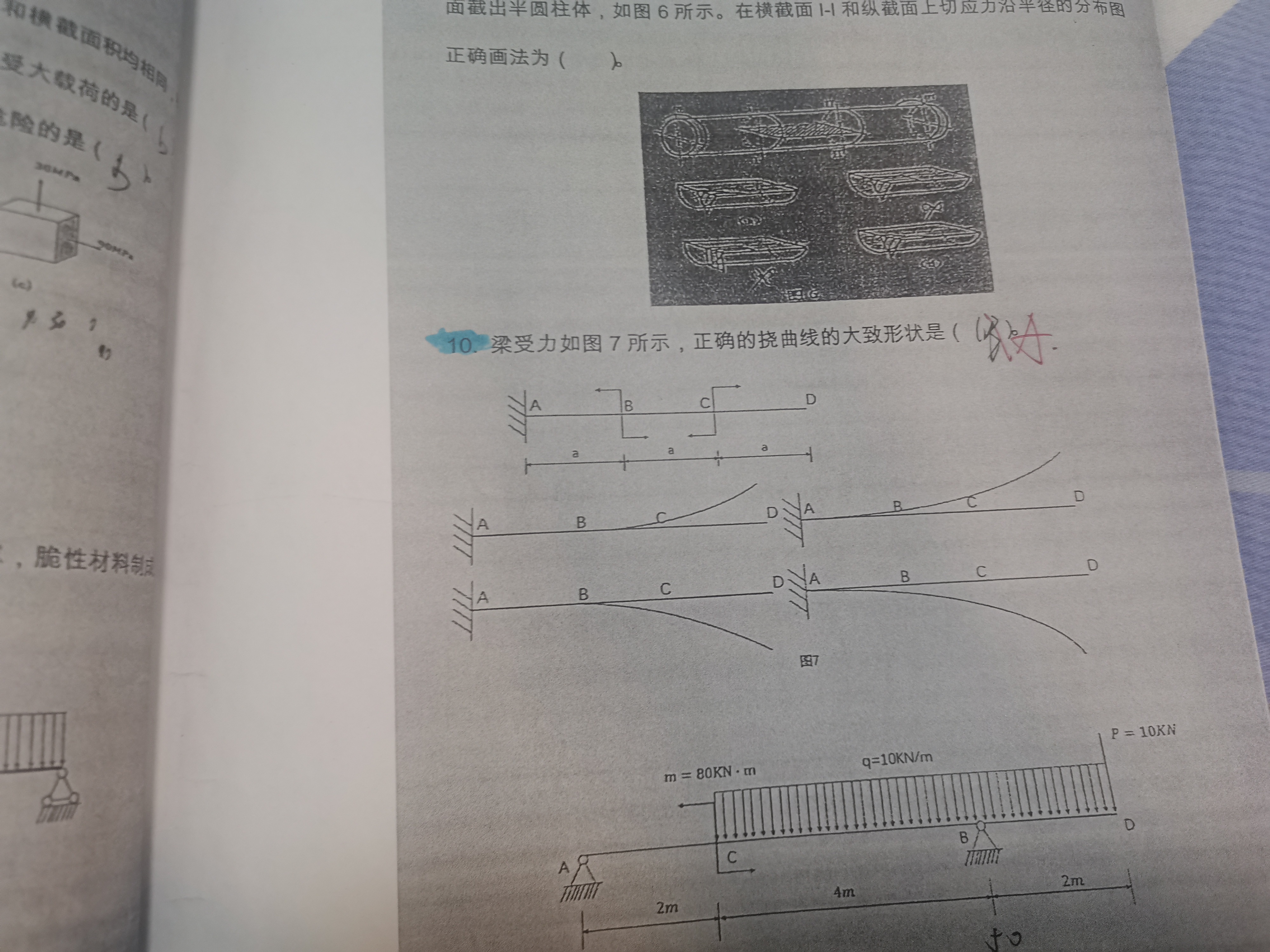

老师，把我画蓝色的教我一下呗 我把这学校所有的真题都做了剩这些没弄懂

问题详情

老师，把我画蓝色的教我一下呗 我把这学校所有的真题都做了剩这些没弄懂

---

老师回复问题

是这样哈，很简单的题目，第一个图，铸铁是脆性材料，受不得拉力，所以1-1截面刚好是最大拉应力方向哈（可以应力分析算下），铸铁是拉断的； 第二个图：缺口的你把F简化到h/2的中间，就多出一个M=Fxh/4哈，所以简化完的受力有两个，一个是F产生应力（注意横截面积变小），一个是M产生应力；没有缺口的只有F产生应力哈；算下就知道了； 第三个图：梁b的铰链是受力的哈，所以有切应力，梁a只有轴力 第四个图：材料力学习题课第五章原题哈，切应力分布是线性哈； 最后一个图：用截面法分析可知AB段弯矩是0哈，切固定端转角为0 所以AB段的转角就是0哈，故AB是水平线
