这道题咋做 答案是啥 图怎么画 麻烦一定说一下画图步骤 尤其是AB为主动件时怎么画极位夹

问题详情

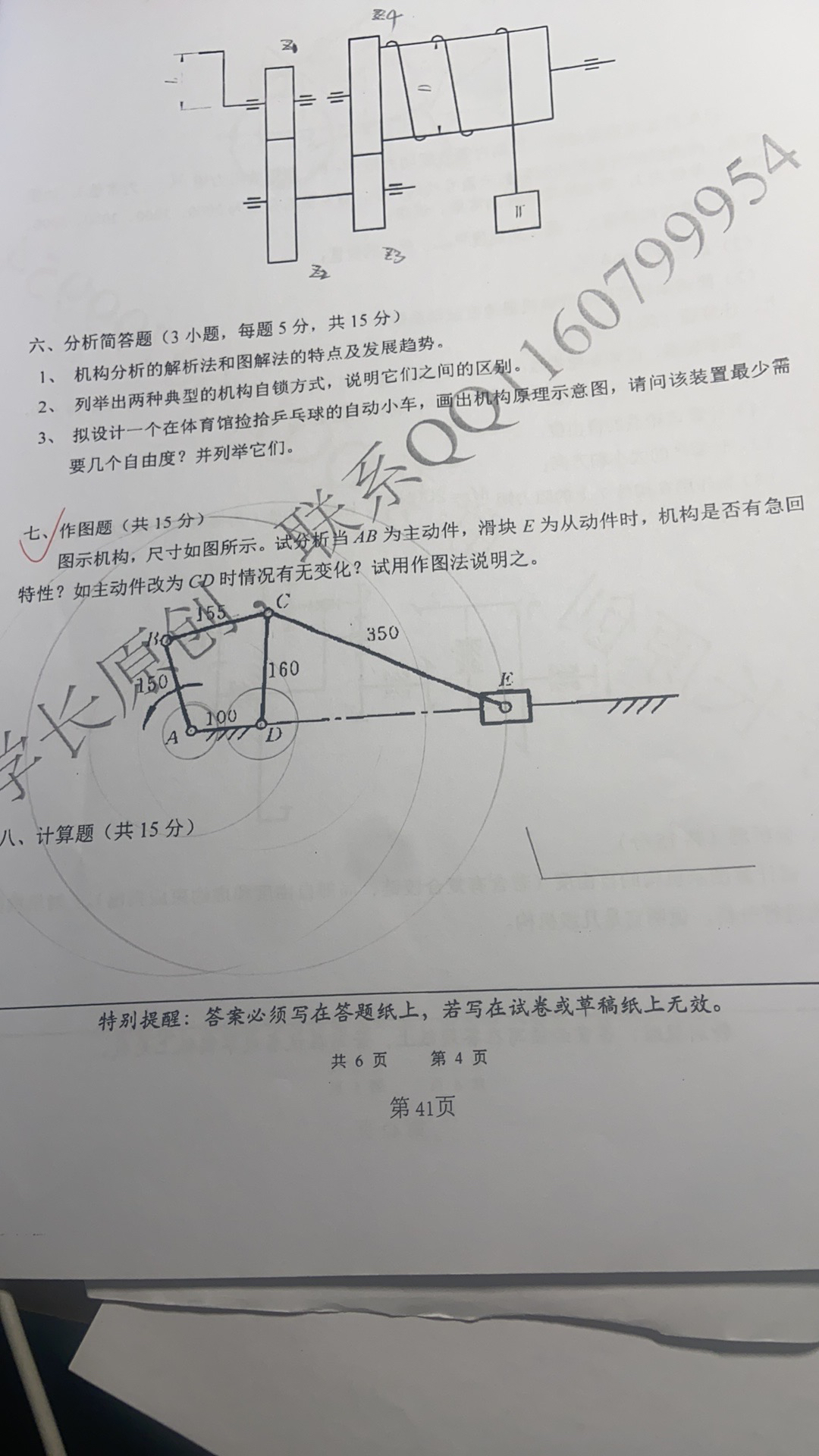

这道题咋做 答案是啥 图怎么画 麻烦一定说一下画图步骤 尤其是AB为主动件时怎么画极位夹角 第二张图是答案 这个答案不知道对不对 而且没说怎么画图 我自己做的时候是以A为圆心分别以BC-AB BC+AB为半径画出两个圆 然后再以D为圆心 以DC为半径画圆 假设这三个圆的交点为M N 那么∠MAN就是极位夹角 但是 这三个圆没有交点 我这么做对不对啊？

---

老师回复问题

你没有理解极位夹角的定义哈，这题应该这样画，首先判断左边的四杆机构是一个双曲柄机构，然后右边是曲柄滑块机构。滑块位于两个极限位置的时候曲柄转角差就是极位夹角。其中一个位置是滑块到右极限位置，然后CD与AD共线的时候，曲柄的位置，左极限也一样，你尝试理解一下我说的，尝试画一下，相信你能够画出来，如果没画出来追问
