科目代码： 802

科目名称：机械设计基础

适用专业：机械工程、机械、车辆工程、载运工具运用工程

考试时间：3小时

考试方式：笔试

总　　分： 150分

考试范围：

一、平面机构运动简图及自由度:

平面机构的组成，平面机构的运动简图，平面机构的自由度及其相关的内容。

二、平面连杆机构：

平面四杆机构的特点、类型及应用，平面四杆机构的基本特性，铰链四杆机构存在曲柄的条件，平面四杆机构的演化，按给定的行程速比系数设计平面四杆机构、按给定的连杆位置设计平面四杆机构。

三、凸轮机构：

凸轮机构的组成、特点、应用及分类，从动件的运动规律，图解法设计凸轮轮廓，凸轮机构压力角的概念。

四、齿轮机构：

齿轮机构的特点和分类，齿廓啮合基本定律，渐开线齿廓的啮合性质，渐开线标准直齿圆柱齿轮各部分名称和基本尺寸，渐开线齿轮的啮合传动。渐开线齿轮的加工方法及变位齿轮，平行轴斜齿圆柱齿轮机构，圆锥齿轮机构。

五、轮系：

轮系的分类，定轴轮系的传动比计算，周转轮系及其传动比计算，混合轮系及其传动比计算。了解轮系的应用。

六、机械设计概述：

机械零件的主要失效形式，机械零件的工作能力及工作能力准则，机械零件的强度，机械零件的常用材料。

七、联接：

螺纹联接，了解键和花键联接。

八、带传动：

带传动的类型及特点，带传动的工作情况分析，普通V带传动的设计计算。

九、齿轮传动：

齿轮传动的失效形式和计算准则，齿轮材料，齿轮传动的载荷计算，标准直齿圆柱齿轮的强度计算，齿轮精度、设计参数选择及许用应力，标准斜齿圆柱齿轮传动的受力分析。

十、 蜗杆传动：

蜗杆传动的特点和失效形式，圆柱蜗杆传动的基本参数和几何尺寸计算，蜗杆传动的受力分析。了解蜗杆传动的承载能力计算。

十一、轴：

轴的用途及分类，轴的材料，轴的结构。

十二、滚动轴承：

常用滚动轴承的类型及应用，滚动轴承的选择计算，滚动轴承的组合设计。

样 题：

一、填空题(本题共6小题，18个空，每空1分，共18分)

1、平面连杆机构中，同一位置的传动角与压力角之和等于____。

2、有两个基本参数相同的直齿圆柱外齿轮，一个为标准齿轮1，另一个为正变位齿轮2，试比较这两个齿轮的下列尺寸：db1____db2;d1____d2;df1____df2;s1____s2。 (填入“﹥”、“﹤”或“=”)

3、基本周转轮系是由____、____和____构成。

4、半圆键的工作面是键的____面，楔键的工作面是键的____面。

5、内径d=20mm的轴承，其内径代号为____，内径d=15mm的轴承，其内径代号为____。

6、图示为一蜗杆-圆柱斜齿轮-直齿锥齿轮三级传动，已知蜗杆主动，蜗轮旋向如图。为使Ⅱ、Ⅲ轴轴承所受轴向力较小，则斜齿轮3的旋向为____，斜齿轮4的旋向为____;蜗杆1的旋向为____，转向为____时针;蜗轮2的轴向力方向指向____，锥齿轮6的轴向力方向指向____。

二、简答题(本题共3小题，每小题6分，共18分)

1、摩擦带传动中，弹性滑动产生的原因、特点及后果分别是什么?

2、凸轮机构中，从动件常用的运动规律有哪些?工作时分别产生何种冲击?

3、按工作原理不同，螺纹连接的防松分为哪几种?各举出2个例子。

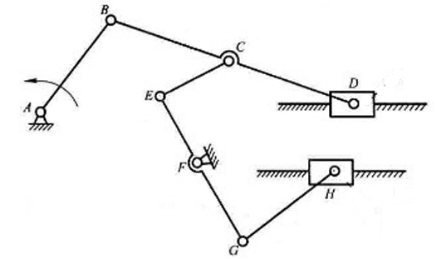

三、(8分)列公式计算图示运动链的自由度，并判断该运动链的原动件个数是否合适。

四、(14分)图示铰链四杆机构中，已知杆长LBC =50mm，LDC =35mm，LAD =30mm，试问：

1、若此机构为曲柄摇杆机构，且AB杆为曲柄，LAB最大值为多少?(4分)

2、若此机构为双曲柄机构，LAB最大值为多少?(4分)

3、若此机构为双摇杆机构，LAB应为多少?(6分)

五、(14分)一对渐开线直齿圆柱标准齿轮传动(外啮合)，已知齿数Z1=25，Z2=55，模数m=2mm。求：

1、齿轮1在分度圆上齿廓的曲率半径ρ1;(3分)

2、齿轮2在齿顶圆上的压力角αa2;(5分)

3、如果这对齿轮安装后的实际中心距α'=81mm，求啮合角α'。(6分)

六、(15分)图示轮系中，已知齿数Z1=Z2=Z1′=Z4′=20，Z3=60，

Z4=30，Z3′=50。轴1的转速n1=1450转/分，其方向如图所示。判断该轮系的类型，并求系杆H的转速nH的大小和方向。

第六题图 第七题图

七、(15分)某螺栓联接的力-变形图如图所示。若保证剩余预紧力等于预紧力的1/2，即Qp′≥Qp/2。试问：

1、该螺栓联接能承受的最大轴向工作载荷Fmax 与预紧力Qp的关系?该螺栓所受的最大轴向总载荷Qmax 与预紧力Qp的关系?(7分)

2、画出各力的关系(预紧力Qp、剩余预紧力Qp′、总拉力Q和工作载荷F)。(8分)

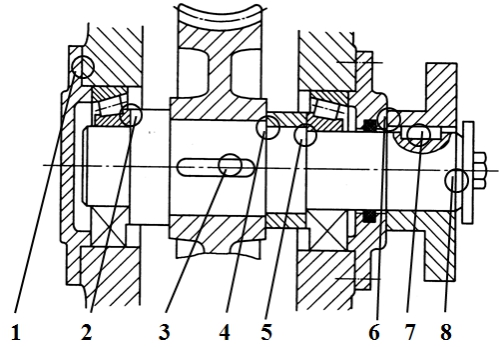

八、(16分)图示轴系结构，请说明位置1至位置8的错误或不合理之处。

九、(12分)两对相啮合的标准直齿圆柱齿轮传动，已知齿轮的有关参数如下：

1、z1=20，z2=40，m1=5mm，齿宽b1=45mm，b2=40mm，YFa1=2.65，YFa2=2.41，YSa1=1.62，YSa2=1.55，[σF]1=230MPa，[σF]2=200MPa，[σH]1=550MPa，[σH]2=520MPa。

2、z3=25，z4=50，m3=4mm，齿宽b3=45mm，b4=40mm，YFa3=2.40，YFa4=2.25，YSa3=1.72，YSa4=1.80，[σF]3=250MPa，[σF]4=210MPa，[σH]3=560MPa，[σH]4=530MPa。

设传递的转矩及其他工作条件相同，试比较各齿轮的齿面接触疲劳强度和齿根弯曲疲劳强度的情况(由高到低排出顺序)。

(附： sH=ZHZEZe£[sH]， sF=YFaYSaYe£[sF] )

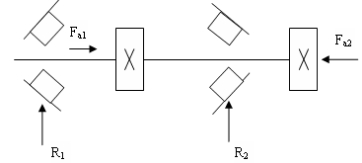

十、(20分)图示轴的转速为n=1430 r/min，其两端安装一对30206轴承(C=41200N，派生轴向力S=R/2Y，Y=1.6)，轴承所受的径向载荷R1=4200N，R2=5000N，作用在轴上的轴向载荷Fa1=900N，Fa2=300N，方向如图所示，轴的工作温度低于120℃，载荷系数fd=1.25，轴承预期寿命L'10h=7200h，试判断所选轴承是否合适?

附表：

30206轴承 A/R≤eX=1 Y=0

e=0.37A/R>eX=0.4 Y=1.6

参考书目

王春华 机械设计基础 北京理工大学出版社 2013年11月第1版
